Après plusieurs semaines d’attente, j’ai enfin reçu mon imprimante 3D, il s’agit d’un modèle DIY. C’est la Anet A8 dérivée du modèle de référence prusa i3. On trouve sur le marché de nombreuses imprimantes issues de la Prusa i3. A la date à laquelle je rédige cet article, la Anet A8 semble être le modèle disposant de la plus grande communauté. C’est le modèle idéal pour les bidouilleurs. Elle est livrée en kit. Son montage permet d’apprendre toutes les subtilités d’une imprimante 3D. Je vous garantie qu’après le montage de cette imprimante, l’impression 3D n’aura plus beaucoup de secret pour vous.

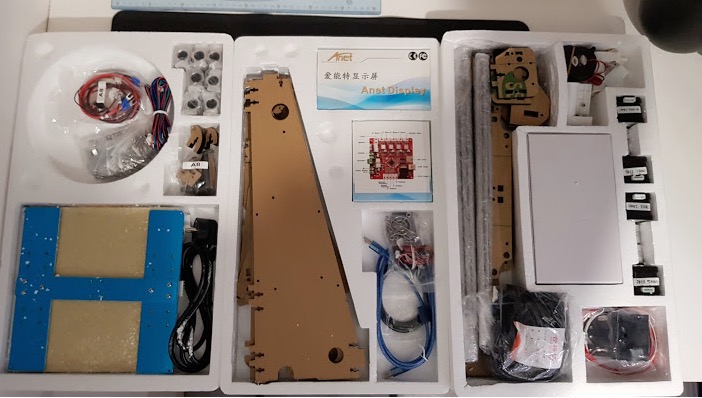

Voila un aperçu des pièces livrées dans le carton :
Toutes les pièces sont livrées en Kit, il nous faudra plusieurs étapes avant de lancer la première impression.
Vous pouvez également visionner la ma vidéo de présentation du package.

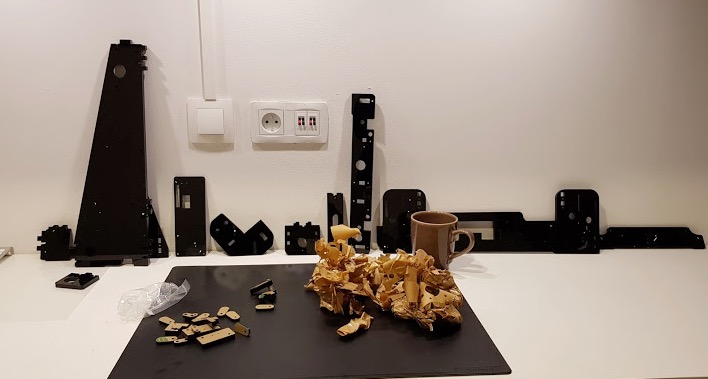

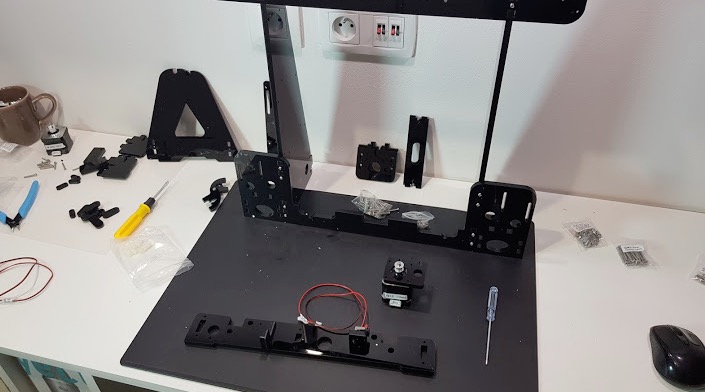

Etape 1 : mise ne place du châssis
C’est l’étape la plus fastidieuse. Il faut dans un premier temps retirer tout le plastique du châssis. Il faut bien compter entre 30 et 45 minutes si vous êtes seul à réaliser cette opération.

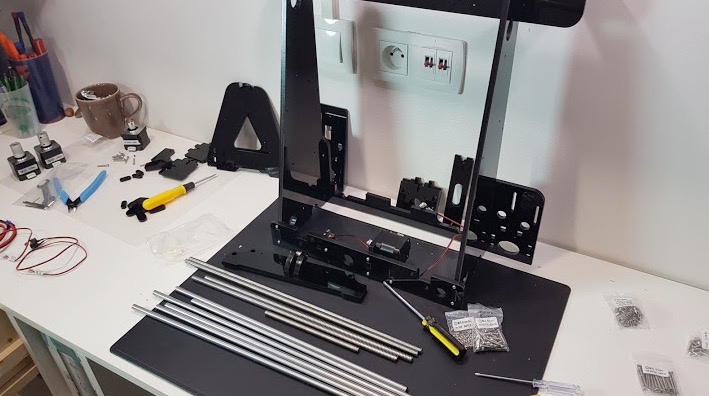

Par la suite il faudra monter l’ensemble des éléments du châssis afin de fabriquer l’ossature de l’imprimante. De nombreuses vices sont fournies avec l’imprimante. Le reste de se retrouver démuni est quasiment nul.
Cette opération peut vous paraître un peu longue, mais je vous conseille de prendre le temps. Il s’agit d’un châssis acrylique qui reste assez fragile malgré tout. Il n’est donc pas nécessaire de forcer les vices pendant le montage.

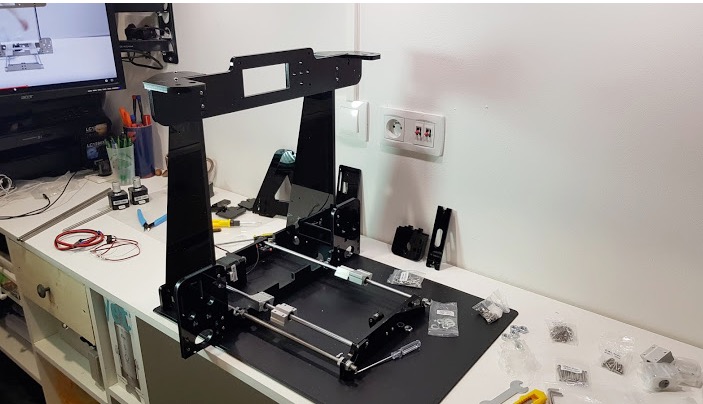

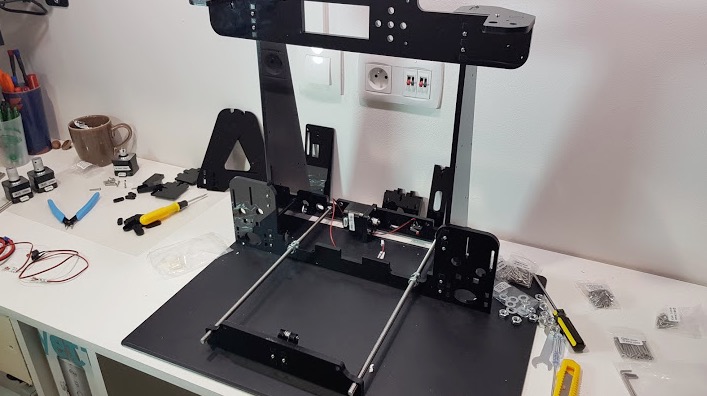

Etape 2 : mise ne place de l’axe Y
Votre imprimante va commencer à prendre forme très rapidement, après la mise en place des différents axes à travers les tiges filetées. C’est sur l’axe Y que viendra reposer le plateau d’impression. L’un des gros avantage de l’imprimante Anet A8 est de disposer d’un plateau chauffant. Ce n’est qui n’est pas le cas de toutes les imprimantes. On peut prendre exemple certaines imprimantes de chez Dagoma qui malheureusement ne disposent pas nativement de plateau chauffant.

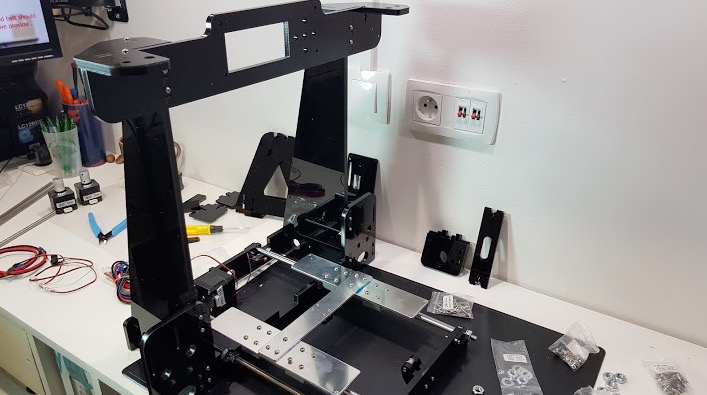

On positionne les douilles à roulements pour le mécanique du plateau. On installe également le moteur Y pour la gestion de l’axe Y
Je vous recommande vivement de remplacer les roulements à billes d’origine par des roulements plus silencieux et de meilleur qualité. Personnellement j’ai mis des roulements de la marque IGUS et je dois avouer que le résultat est plutôt satisfaisant.
Je vous invite à visionner ma vidéo sur le changement des roulements à billes :
Etape 3 : Installation du plateau d’impression
On installe le châssis sur lequel vient reposer le plateau

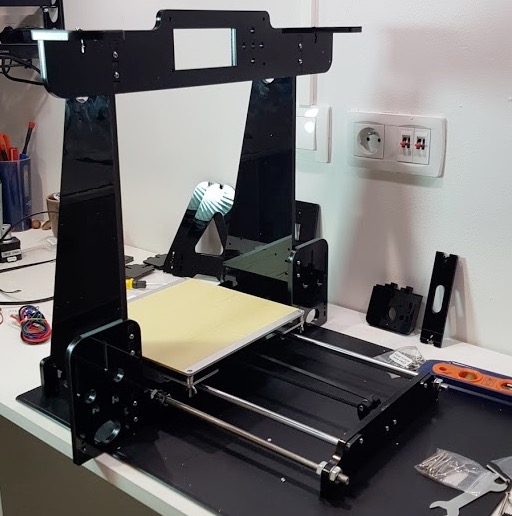

Voilà le plateau enfin installé.
C’est probablement à partir de cette étape que l’imprimante commence à ressembler à quelque chose.

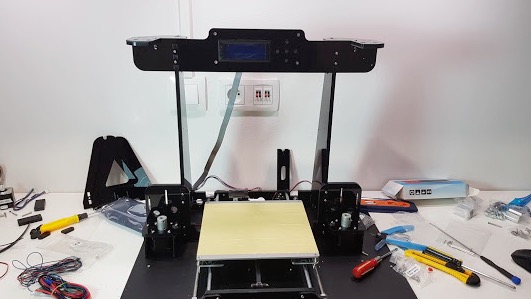

Etape 4 : installation de l’afficheur LCD
On fixe l’écran LCD qui affiche les informations relatives aux impressions. Notons également que toutes les imprimantes ne disposent pas d’un afficheur. En effet l’imprimante Anet A8 à le mérite de disposer de cet écran. Ce qui apporte un confort inestimable pour le paramétrage de l’imprimante.

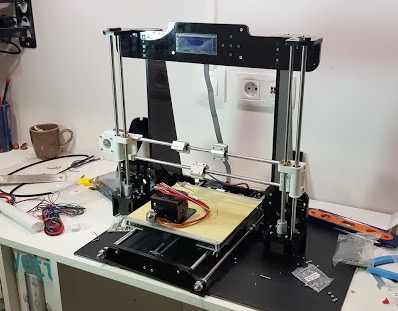

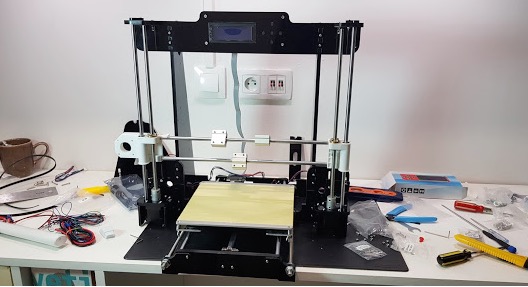

Etape 5 : mise en place des axes Z et X
On installe les axes Z et X et en profite pour installer les moteurs associés.
Attention : sur la mise en place de l’axe X, il n’est pas nécessaire d’introduire les tiges filetées à la massette comme indiqué dans les vidéos de montage de l’imprimante. Pour les modèles récents, il suffit de dévisser la vices qui se trouvent derrière.
On en profite pour mettre les douilles à roulements qui viendront soutenir l’extruder.
Etape 6 : installation de l’Extruder
L’installation de l’extruder met fin au montage de la partie mécanique de l’imprimante. On va enfin se lancer dans le deuxième partie du montage qui ne concerne que les éléments électroniques.

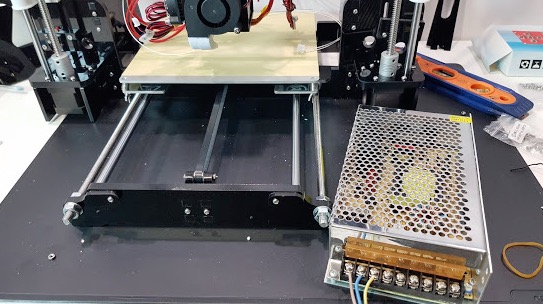

Etape 7 : installation de l’alimentation

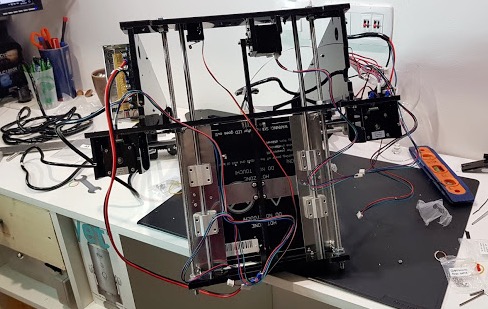

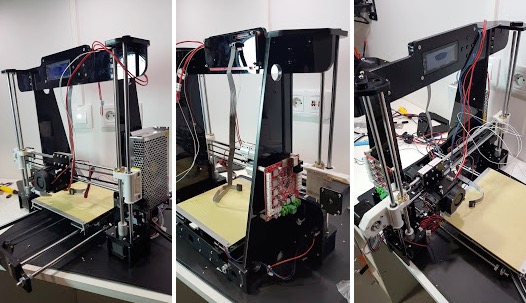

Etape 8 : installation de la carte mère et cablâge de l’ensemble des éléments
On relie l’ensemble des éléments à la carte mère.
Etape 9 : mise en place des protections des câbles

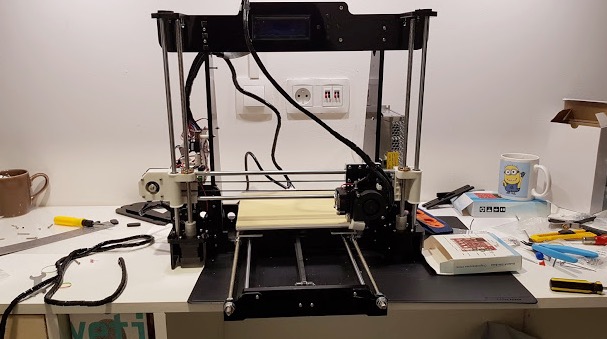

Le montage est enfin terminé. Voilà à quoi doit ressembler votre imprimante prêt à l’emploi :

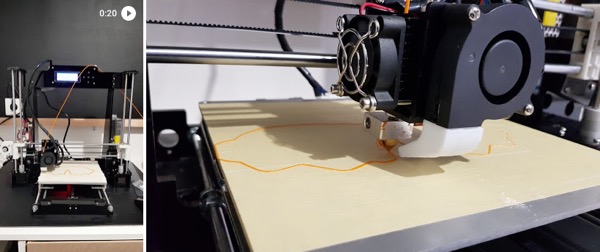

Etape 10 : lancer votre première impression

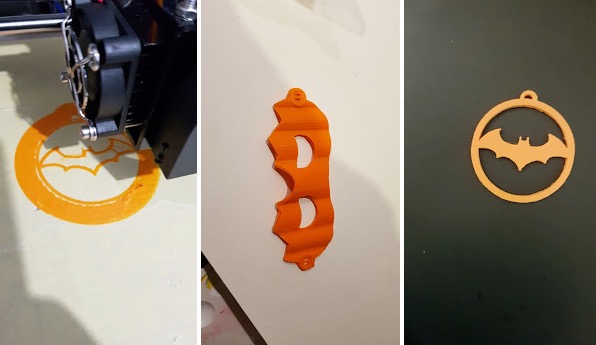

On est la veille d’halloween, je profite de ma nouvelle imprimante pour imprimer des masques pour mes enfants 😉
Le thème pour cette année sera les chauves souris 😉
