Fabrication d’un jeu d’echecs avec des pièces imprimées en 3D

Salut les amis ! Aujourd’hui je vous propose de fabriquer un jeu d’échecs.

J’ai réalisé ce jeu à partir de différents éléments. Si vous aussi vous souhaitez réaliser un jeu du même type, il vous faudra un plateau de MDF (medium),  de la peinture, idéalement de la peinture à huile ou du vernis à bois, une imprimante 3D ainsi que les bobines de filaments aux couleurs de vos pions.

Pour commencer, j’ai acheté dans un magasin de bricolage, une chute de MDF de 80 par 60. Le MDF est un bois très pratique à manipuler. Il offre une bonne stabilité et ne se déforme quasiment pas. J’ai donc commencé par découper le bois afin d’obtenir un plateau de 60 par 60.

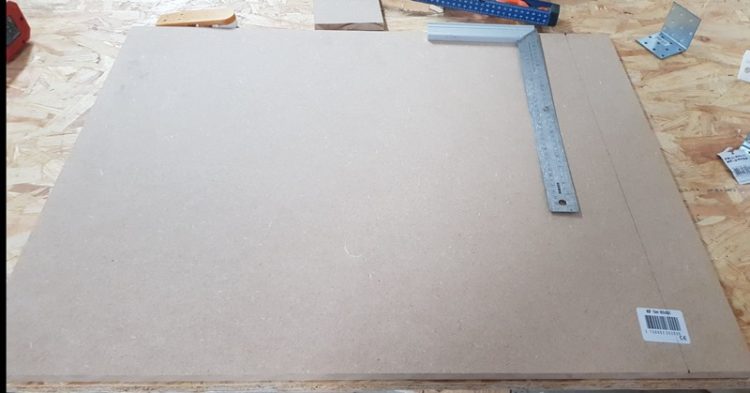

Etape 1 : découpage du bois

Utilisation d’une règle graduée et une équerre pour mesurer mes découpes.

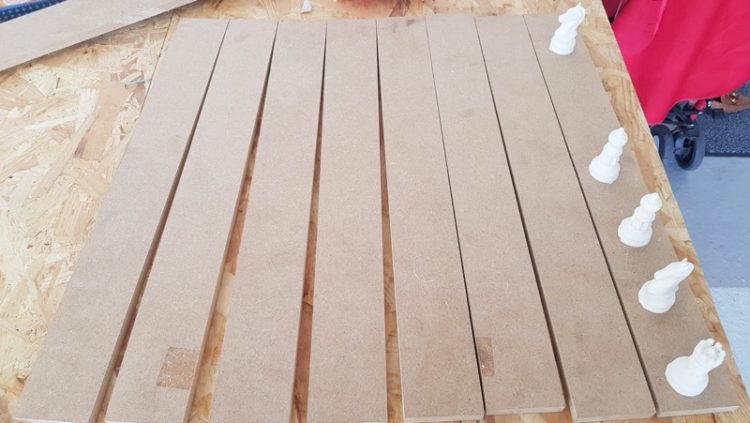

Etape 2 : découpage en portion de 7,50

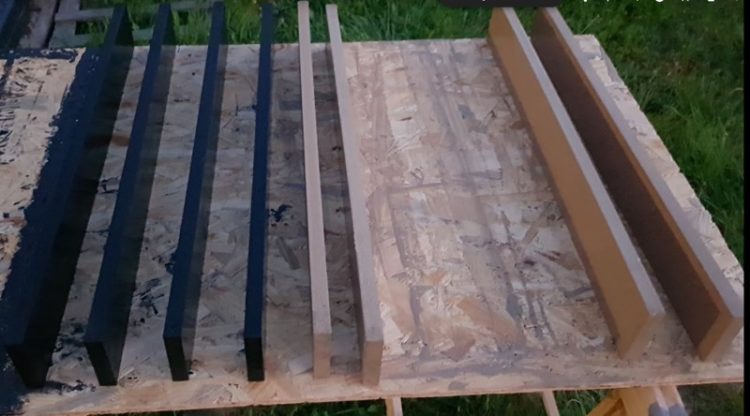

Etape 3 : habillage des découpes

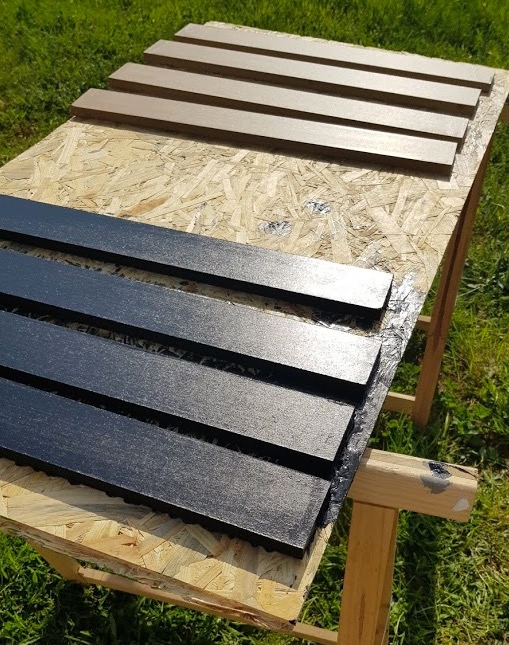

Vernissage en noir et marron clair des découpes. L’objectif est de créer les différences de couleurs pour le futur plateau.

Etape 4 : séchage des découpes

A raison de 4 couches, il faut compter 12 heures de séchage. En effet j’ai laissé sécher la peinture plus de 3 heures avant chaque nouvelle couche.

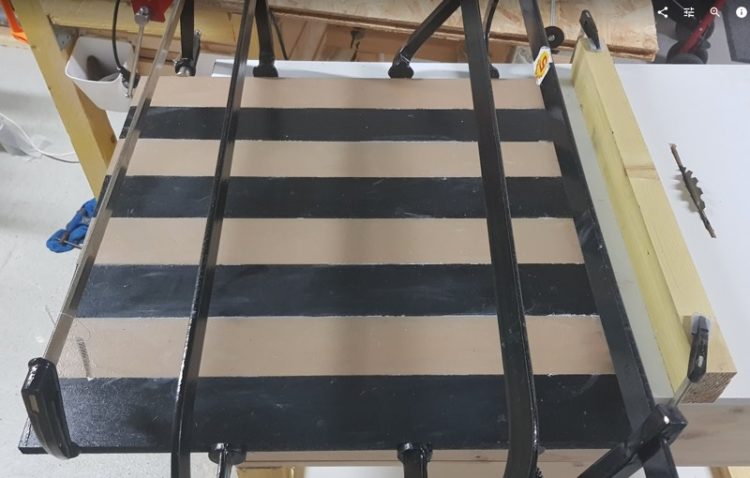

Etape 5 : collage des découpes

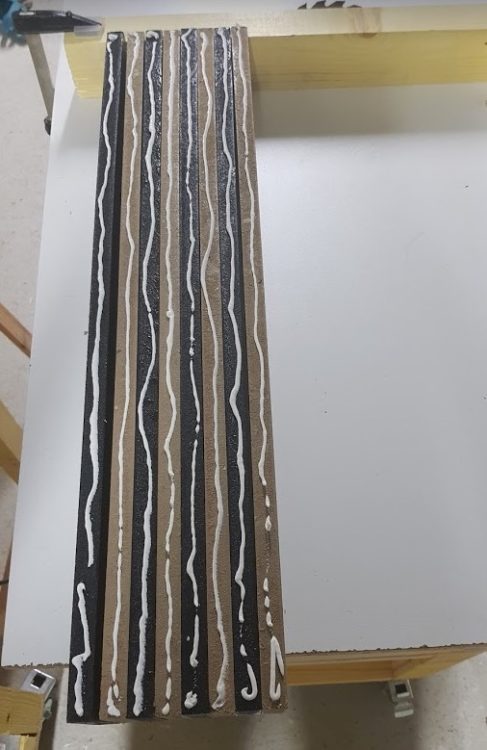

Utilisation de la colle à bois avec un étalage au pistolet.

Bien serrer le collage au sert joint pour assurer une bonne prise.

ATTENTION : ne pas serrer trop fort afin d’éviter une éventuelle déformation du bois.

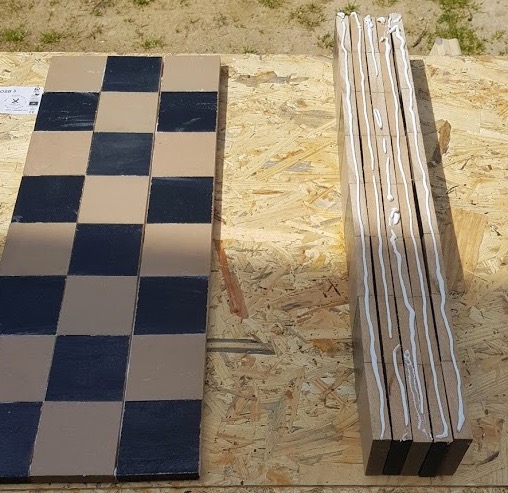

Etape 6 :  Découpage des couleurs

Découper à nouveau en portion de 7,50 et dans le sens inverse des couleurs.

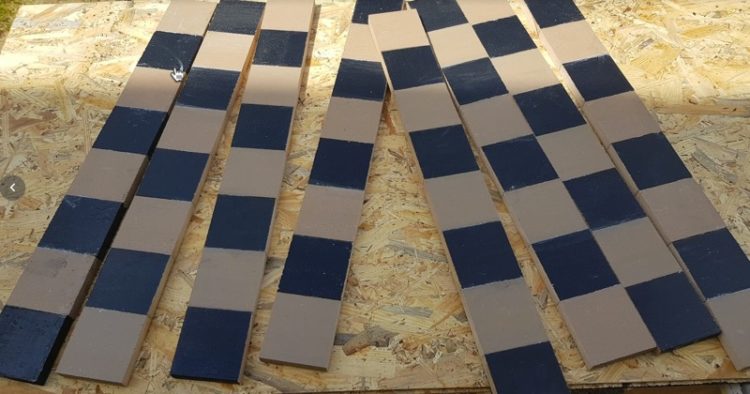

Etape 7 :  collage des nouvelles découpes

Coller à nouveau en positionnant les couleurs en quinconce.

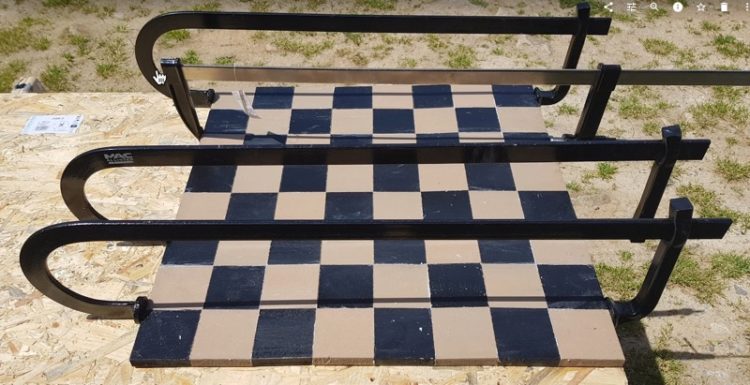

Etape 8 :  collage des nouvelles découpes.

Ne pas serrer trop fort les sert joints.

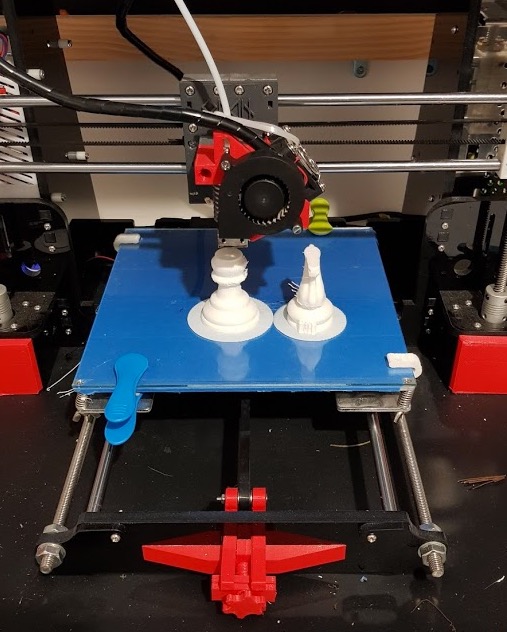

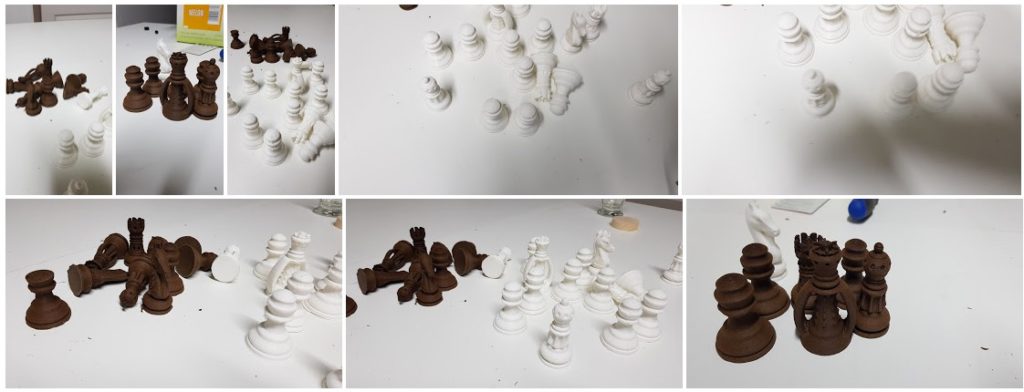

Etape 9 :  Impression 3D des pions.

Il n’est pas obligatoire d’imprimer en 3D. Toute technique de fabrication (bois, fil de fer) fera l’affaire.

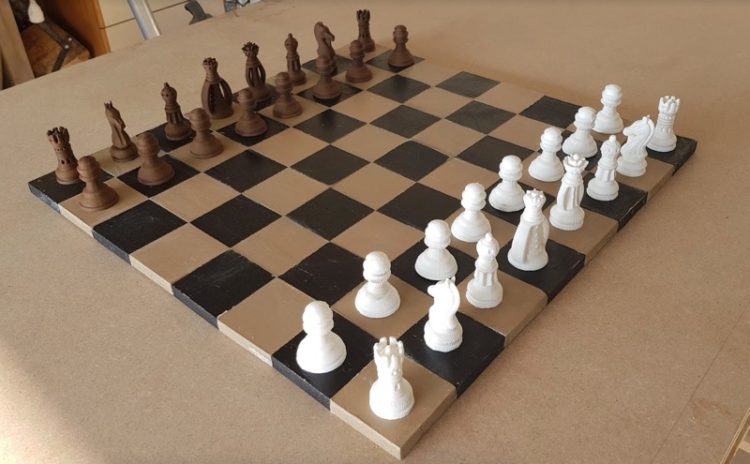

Etape 10 :  lancer votre première partie. 🙂
